Čemu služi vijčana pumpa?

A vijčana pumpa — poznata i kao pumpa s progresivnom šupljinom ili pumpa s jednim vijkom — pumpa je s pozitivnim pomakom koja prenosi tekućinu rotacijom jednog ili više spiralnih vijaka. Za razliku od centrifugalnih pumpi, vijčane pumpe pomiču tekućinu aksijalno duž osi vijka uz minimalnu turbulenciju, što ih čini iznimno prikladnima za rukovanje viskoznim medijima, medijima koji su osjetljivi na smicanje ili krutim tvarima. Od postrojenja za pročišćavanje otpadnih voda do linija za preradu hrane, vijčane pumpe nezamjenjive su u desecima industrijskih sektora . Ovaj članak istražuje njihova načela rada, primjene, strukturne komponente i zašto je odabir pravog proizvođača vijčanih pumpi važan za dugoročnu radnu učinkovitost.

Kako rade vijčane pumpe: temeljni princip rada

Princip rada vijčane pumpe temelji se na pozitivnom pomaku. U pumpi s jednim vijkom (pumpi s progresivnom šupljinom), rotor s jednim vijkom rotira ekscentrično unutar elastomernog statora. Rotor je obično izrađen od kaljenog čelika sa spiralnim profilom, dok je stator elastomerni rukavac s dvostrukom spiralom smješten u metalnom kućištu. Kako se rotor okreće, između rotora i statora stvaraju se zabrtvljene šupljine, a tekućina se postupno gura od usisnog kraja do ispusnog kraja u glatkom protoku bez pulsiranja.

Ovaj mehanizam razlikuje vijčane pumpe od peristaltičkih ili zupčastih pumpi. Budući da su šupljine zapečaćene i kreću se kontinuirano bez povratnog toka, povećanje tlaka je dosljedno i protok je proporcionalan brzini rotacije . Prema inženjerskim referencama Hidrauličkog instituta (HI), pumpe s progresivnom šupljinom ocijenjene su za viskozitet od 1 cP do preko 1.000.000 cP, što ih čini jednom od najsvestranijih dostupnih tehnologija za rukovanje tekućinom.

Stator za pumpe s progresivnom šupljinom kritična je komponenta koja se troši. Njegov elastomerni materijal — prirodna guma, NBR, EPDM ili FKM — mora odgovarati kemijskim svojstvima i temperaturi dizane tekućine. Neusklađenost dovodi do preranog oticanja ili pucanja statora. Zbog toga je odabir ispravnih rezervnih dijelova za pumpe s progresivnom šupljinom od iskusnog proizvođača vijčanih pumpi ključan za dugovječnost crpke.

Primarne upotrebe vijčanih pumpi u raznim industrijama

Najrasprostranjenije primjene vijčane pumpe obuhvaćaju ekološki, industrijski, prehrambeni i energetski sektor. Njihovo nježno pumpanje s malim smicanjem idealno je za tekućine koje se ne smiju emulgirati, prozračivati ​​ili degradirati. U nastavku je strukturiran pregled ključnih sektora i specifične uloge vijčanih crpki u svakom od njih.

Vijčane pumpe u otpadnim vodama (primjene vijčane pumpe za otpadne vode i vijčane pumpe za mulj) predstavljaju jedan od najvećih globalnih segmenata upotrebe. Prema Global Water Intelligence Market Report 2022, ulaganja u infrastrukturu za pročišćavanje otpadnih voda premašila su 130 milijardi USD godišnje, pri čemu pumpe s progresivnom šupljinom čine značajan udio u nabavi opreme za rukovanje muljem u cijelom svijetu. Njihova sposobnost rukovanja muljem pri koncentracijama suhe krutine do 10% DS čini ih daleko boljim od centrifugalnih alternativa u takvim uvjetima.

Usporedba performansi aplikacije: Vijčana pumpa u odnosu na druge vrste pumpi

Razumijevanje gdje vijčane pumpe nadmašuju alternative pomaže inženjerima i voditeljima nabave da donose informirane odluke. Sljedeći horizontalni trakasti dijagram uspoređuje ključne atribute performansi za četiri uobičajene vrste industrijskih crpki za primjene viskoznih tekućina.

Kao što grafikon pokazuje, pumpe s jednim vijkom prednjače u rukovanju viskoznošću i osjetljivosti na smicanje , što objašnjava njihovu prevalenciju u primjenama pužnih pumpi za hranu (npr. pasta od rajčice, jogurt, čokolada) i prijenose farmaceutske kaše. Zupčaste pumpe su konkurentne u energetskoj učinkovitosti za čiste tekućine niske viskoznosti, ali njihove komponente s malim zazorom nisu prikladne za medije pune čvrstih tvari ili abrazivne medije. Centrifugalne pumpe, iako su isplative za tekućine slične vodi niske viskoznosti, brzo gube učinkovitost kako viskoznost naraste iznad 200 cP i potpuno su neprikladne za područje progresivnih pumpi sa šupljinom.

Vrste vijčanih pumpi i njihove strukturne razlike

Razumijevanje različitih tipova vijčanih pumpi pomaže inženjerima odabrati pravu konfiguraciju za njihovu specifičnu primjenu. Tržište vijčanih pumpi za vodu obuhvaća nekoliko različitih konfiguracija, od kojih je svaka optimizirana za različita svojstva tekućine i okruženja ugradnje.

Pumpa s jednim vijkom (pumpa s progresivnom šupljinom)

Najraširenija varijanta, pumpa s jednim vijkom koristi jedan spiralni rotor unutar elastomernog statora. Podnosi viskoznosti do 1.000.000 mPas, sadržaj krutih tvari do 40% po težini i pruža protoke od 0,01 m3/h do preko 500 m3/h, ovisno o veličini modela. Rotor s jednim vijkom srce je crpke — njegova kromirana konstrukcija od kaljenog čelika pruža otpornost na habanje u abrazivnim radovima, dok njegova spiralna geometrija određuje volumetrijsku učinkovitost crpke.

Crpka s dva vijka

Crpke s dva vijka koriste dva spiralna rotora koji se isprepliću, što omogućuje veće protoke i pritiske od dizajna s jednim vijkom. Omiljeni su u sektoru nafte i plina za primjene s višefaznim protokom. Međutim, općenito nisu prikladni za visoko viskozne ili abrazivne tekućine zbog manjeg razmaka između rotora.

Vertikalna vijčana pumpa

Vertikalna vijčana crpka je potopna ili polu-uronjiva varijanta dizajnirana za rad u koritu ili u jami. Eliminira potrebu za vanjskim punjenjem i idealan je za jame, spremnike i instalacije ispod nivoa. Okomita konfiguracija smanjuje korištenje prostora na podu i uobičajena je u komunalnim crpnim stanicama za otpadne vode i industrijskim otpadnim jamama.

Vijčana pumpa za otpadne vode i pužna pumpa za mulj

Oni se funkcionalno razlikuju prema koncentraciji i prirodi krutih tvari u dizanom mediju. Vijčane pumpe za kanalizaciju rukovati sirovom komunalnom otpadnom vodom s vlaknastim i krutim sadržajem, dok vijčane pumpe za mulj dizajnirani su za zgusnute biokrutine (obično 2–8% DS) ili čak za kolač bez vode (do 30% DS). Oba se oslanjaju na progresivnu tehnologiju šupljina, ali koriste ojačane statore i univerzalne zglobove za teške uvjete rada kako bi podnijeli zahtjeve većeg momenta gustog medija.

Brzina protoka vijčane pumpe u odnosu na brzinu vrtnje: krivulja učinka

Jedna od najvažnijih karakteristika vijčane pumpe je linearni odnos između brzine vrtnje (RPM) i volumenskog protoka. Za razliku od centrifugalnih pumpi čija je krivulja protok-tlak parabolična i osjetljiva na promjene viskoznosti, vijčane pumpe isporučuju gotovo konstantan protok po okretaju u širokom rasponu radnih tlakova. Sljedeći linijski grafikon ilustrira kako se brzina protoka mijenja s brzinom za reprezentativnu pumpu s jednim vijkom pri dva diferencijalna tlaka.

Ta je linearnost praktički značajna: znači da pogon varijabilne frekvencije (VFD) može precizno kontrolirati protok podešavanjem brzine motora , omogućujući točno mjerenje i doziranje bez dodatnih ventila za kontrolu protoka. Za primjene kemijskog doziranja, porcioniranja hrane ili farmaceutskog punjenja, ova karakteristika eliminira potrebu za korekcijama nizvodnog mjerenja. Lagano smanjenje protoka pri višim diferencijalnim tlakovima (vidljivo na dijagramu) posljedica je povećanog klizanja — dobro shvaćenog fenomena kojim se upravlja odabirom ispravne geometrije statora i elastomera za primjenu.

Komponente vijčane pumpe: što čini kvalitetan sustav pumpe

Sveobuhvatno razumijevanje dodataka vijčane pumpe i unutarnjih komponenti bitno je za planiranje održavanja i analizu ukupnih troškova vlasništva. Pumpe s progresivnom šupljinom sastoje se od relativno malog broja ključnih komponenti, što pojednostavljuje upravljanje rezervnim dijelovima — ali svaka komponenta mora zadovoljiti stroge tolerancije kako bi se osigurala dugoročna pouzdanost.

• Rotor s jednim vijkom: Spiralni rotor od kaljenog krom-čelika. Mora održavati dimenzijsku točnost unutar mikrona kako bi se osiguralo dosljedno brtvljenje šupljine sa statorom. Geometrija rotora (nagib, ekscentricitet, promjer) jedinstvena je za svaki model pumpe i konfiguraciju stupnja.
• Stator za pumpe s progresivnom šupljinom: Elastomerni rukavac s dvostrukom spiralom. Odabir elastomera (NBR, EPDM, FKM, prirodna guma) usklađen je s zahtjevima kemijske kompatibilnosti, temperature i abrazije. Stator je obično prva komponenta koja zahtijeva zamjenu tijekom planiranog održavanja.
• Univerzalni zglob / sklop pogonske šipke: Prenosi ekscentrično rotacijsko gibanje s motora na rotor. Podložni cikličkom naprezanju savijanja, ovi spojevi moraju biti proizvedeni od visokokvalitetnog legiranog čelika i pravilno podmazani.
• Mehanička brtva/brtva pakiranja: Sprječava curenje tekućine duž pogonske osovine. Odabir između jednostrukih, dvostrukih ili tandemskih mehaničkih brtvi ovisi o toksičnosti tekućine, tlaku i temperaturi.
• Usisne i ispusne prirubnice/kućište: Kućište pod pritiskom od lijevanog željeza, nodularnog željeza, nehrđajućeg čelika ili dupleks čelika, ovisno o zahtjevima za koroziju.
• Reduktor/pogonska spojka: Većina progresivnih pumpi sa šupljinom radi na brzinama između 60 i 300 okretaja u minuti, zahtijevajući reduktor između motora (obično 1400–3000 okretaja u minuti) i osovine pumpe.

Kao vodeći proizvođač vijčanih pumpi, Jingjiang Meijia Pump Industry Co., Ltd. isporučuje cijeli asortiman rezervnih dijelova za pumpe s progresivnom šupljinom kompatibilne s većinom svjetskih marki pumpi. Bez obzira radi li se o zahtjevu zamjenskog rotora s jednim vijkom, novog statora za pumpe s progresivnom šupljinom ili kompletnog sklopa pogonske šipke, Meijia inženjerski tim osigurava dijelove koji zadovoljavaju ili premašuju OEM specifikacije dimenzija i materijala. Ova unakrsna kompatibilnost čini Meijiu cijenjenim dobavljačem dodataka za vijčane pumpe za voditelje održavanja koji žele smanjiti složenost inventara rezervnih dijelova.

Trendovi usvajanja u industriji: rast tržišta vijčanih pumpi po sektorima

Globalno tržište progresivnih kavitacijskih pumpi neprestano se širilo tijekom proteklog desetljeća, potaknuto ulaganjima u infrastrukturu otpadnih voda, propisima o sigurnosti hrane koji nalažu higijenske dizajne pumpi i potrebama industrije nafte i plina za pouzdanom opremom za višefazni prijenos. Sljedeći dijagram stupaca prikazuje procijenjeni globalni rast primjene progresivnih pumpi sa šupljinom u glavnim sektorima od 2019. do 2024., indeksiran na 2019. = 100.

Sektor pročišćavanja otpadnih voda pokazuje najdramatičniju putanju rasta, odražavajući globalnu političku obvezu širenja komunalne kanalizacijske infrastrukture, posebno u Aziji-Pacifiku i Latinskoj Americi. Segment vijčane pumpe za hranu brzo je narasla zbog zahtjeva higijenskog dizajna uvedenih standardima kao što su EHEDG (Europska grupa za higijensko inženjerstvo i dizajn) i 3-A sanitarni standardi, koji favoriziraju progresivne šupljinske crpke zbog njihove kompatibilnosti s CIP/SIP (čišćenje na mjestu/sterilizacija na mjestu). Kemijski sektor i sektor papira/pulpe pokazuju stabilniji, inkrementalni rast.

Radar mogućnosti vijčane pumpe: višedimenzionalni pregled performansi

Kako bi se pružio sveobuhvatan pregled performansi pumpe s jednim vijkom u odnosu na dvovijčane i centrifugalne alternative, radarski grafikon u nastavku procjenjuje pet ključnih dimenzija istovremeno. Ova vrsta usporedbe s više osi preporučuje se u inženjerskim metodologijama odabira iz izvora kao što su Europsko udruženje proizvođača pumpi (Europump) i Hidraulički institut (HI).

Usporedba radara potvrđuje inženjersku praksu: pumpe s jednim vijkom su poželjno rješenje kada je složenost tekućine velika — znači li to povećanu viskoznost, značajan sadržaj krutih tvari, biologiju osjetljivu na smicanje ili zahtjev za preciznim volumetrijskim mjerenjem. Centrifugalne pumpe ostaju isplative za aplikacije s velikim protokom, niskom viskoznošću i čistom tekućinom gdje njihova učinkovitost i niska cijena nabave opravdavaju odabir. Kako se zahtjevi za primjenom udaljavaju od ovog ideala čiste tekućine, sveobuhvatni profil mogućnosti jednovijčane pumpe postaje sve teže uskladiti.

Meijia pumpa s jednim vijkom Asortiman proizvoda: Performanse u stvarnom svijetu

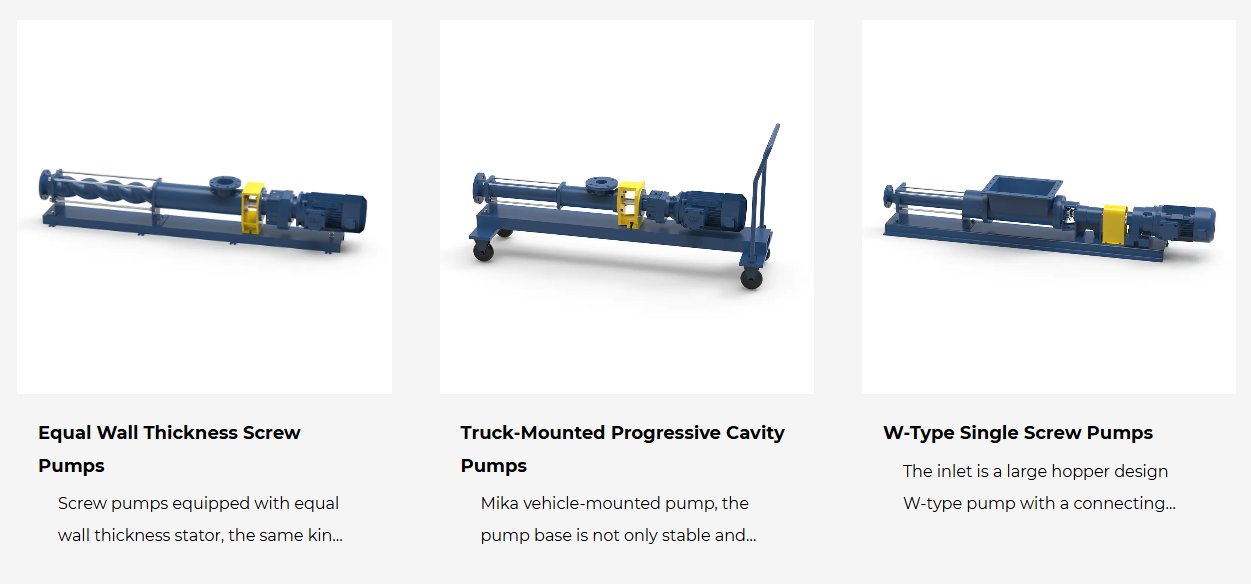

Sljedeća slika prikazuje tri reprezentativna modela iz linije proizvoda Jingjiang Meijia Pump Industry s jednim vijkom za pumpe, pokazujući niz dostupnih konfiguracija za različite zahtjeve instalacije i primjene.

Slika 6: Meijia Pump Industry linija proizvoda s jednom vijkom. S lijeva na desno: Pumpa s jednim vijkom jednake debljine stijenke za standardnu ​​uslugu viskoznih tekućina; Progresivna kavitacijska pumpa montirana na kamion za mobilne operacije prijenosa; Pumpa s jednim vijkom W-tipa s velikim ulazom u spremnik za visokoviskozne i polukrute materijale. Svi modeli uključuju precizno strojno obrađene rotore s jednim vijkom i izmjenjivi stator za dizajn crpki s progresivnom šupljinom.

Kao što je gore prikazano, Meijia asortiman proizvoda pokriva scenarije primarne instalacije koji se susreću u primjenama na terenu. The Pumpa s jednim vijkom jednake debljine stijenke pruža dosljednu kompresiju stijenke statora po cijeloj dužini, značajno produžujući radni vijek statora u usporedbi s konvencionalnim izvedbama s jednakim provrtom — osobito važno u primjenama pužnih pumpi s abrazivnim muljem. The Pumpa s progresivnom šupljinom montirana na kamion odgovara na zahtjeve mobilnog odvodnjavanja i hitnog prijenosa, nudeći brzu implementaciju bez fiksne infrastrukture. The Pumpa W-tipa sa svojim prevelikim ulazom u lijevak dizajniran je posebno za mulj visoke koncentracije, pastu i polukrute materijale koji se ne mogu gravitacijski unijeti u standardne konfiguracije ulaza.

Jingjiang Meijia Pump Industry Co., Ltd. , koji se nalazi na br. 36 Xintai Road, Jingjiang gospodarska i tehnološka razvojna zona, Jiangsu Province, donosi desetljeća proizvodnog iskustva u dizajn i proizvodnju pumpi s jednim vijkom. Kao profesionalni proizvođač vijčanih pumpi, Meijia integrira naprednu CNC obradu, preciznu vulkanizaciju gume za proizvodnju statora i rigoroznu internu kontrolu kvalitete u svakoj fazi proizvodnje. Tvrtka opslužuje klijente u sektoru obrade vode za okoliš, kemijskom sektoru, sektoru papira i celuloze, prehrambenom i farmaceutskom, petrokemijskom i energetskom sektoru — primjenjujući duboko znanje o primjeni kako bi se uskladila prava konfiguracija crpke i pribor za vijčane pumpe za svaku dužnost.

Kriteriji odabira: Odabir prave vijčane pumpe za vašu primjenu

Odabir vijčane pumpe zahtijeva strukturiranu procjenu svojstava tekućine, uvjeta sustava i radnih zahtjeva. Sljedeće parametre treba definirati prije nego što se obratite proizvođaču vijčanih pumpi za preporuku pumpe.

1. Viskoznost i reologija tekućine: Dinamička viskoznost (mPas ili cP) na radnoj temperaturi. Ne-Newtonove tekućine (pseudoplastične, tiksotropne) zahtijevaju dodatne podatke — krivulje brzine smicanja u odnosu na krivulje viskoznosti ako su dostupne.
2. Sadržaj krutih tvari i veličina čestica: Postotak težine ili volumena, najveći promjer čestica, vlaknasta ili abrazivna priroda. Ovo određuje tvrdoću elastomera statora i površinsku obradu rotora.
3. Potrebna brzina protoka i diferencijalni tlak: Minimalni, normalni i maksimalni protok (m3/h ili L/min) i diferencijalni tlak sustava (bar ili psi). Oni određuju broj stupnjeva pumpe i geometriju rotora/statora.
4. Raspon temperature: Radna i maksimalna temperatura tekućine. Temperatura utječe na performanse elastomera — visoke temperature mogu zahtijevati FKM ili EPDM stator umjesto NBR-a.
5. Kemijski Compatibility: pH tekućine, sadržaj otapala i prisutnost oksidirajućeg sredstva moraju biti usklađeni s elastomerom statora i materijalom kućišta (lijevano željezo, nehrđajući čelik, duplex).
6. Orijentacija instalacije i prostor: Horizontalna, okomita vijčana pumpa ili nagnuta instalacija. Raspoloživi prostor i uvjeti ulazne visine utječu na odabir konfiguracije crpke.
7. Radni ciklus i radno vrijeme: Kontinuirani, isprekidani rad ili rad u stanju pripravnosti. Utječe na vrstu brtve, specifikaciju ležaja i preporučene intervale održavanja za dodatnu opremu vijčane pumpe.

Meijiin inženjerski tim sustavno pregledava te parametre kako bi preporučio ispravan model pumpe, elastomer statora, konfiguraciju brtve i raspored pogona. Ovaj savjetodavni pristup, potkrijepljen opsežnim proizvodnim iskustvom s jednovijčanim pumpama u različitim industrijama, smanjuje greške u specifikacijama i izbjegava skupe preuranjene kvarove na terenu.

Strategija održavanja i upravljanje rezervnim dijelovima za pumpe s progresivnom šupljinom

Dobro izvedena strategija održavanja dramatično produljuje životni vijek pumpi s progresivnom šupljinom i smanjuje ukupne troškove vlasništva. Dvije primarne stavke trošenja u pumpi s jednim vijkom su stator za pumpe s progresivnom šupljinom i rotor s jednim vijkom, a oba slijede predvidljive obrasce trošenja koji omogućuju planiranje zamjene temeljeno na stanju.

Indikatori zamjene statora

Istrošenost statora očituje se kao postupno smanjenje volumetrijske učinkovitosti — crpka daje manji protok pri istoj brzini. Operateri bi trebali redovito pratiti protok ispuštanja u odnosu na brzinu. Pad od više od 10–15% pri istoj brzini i tlaku obično signalizira da treba zakazati zamjenu statora. Rad istrošenog statora uzrokuje povećano unutarnje klizanje, stvaranje topline i ubrzano trošenje rotora. Meijia isporučuje univerzalni stator za pumpe s progresivnom šupljinom u svim glavnim tipovima elastomera i profilima kompatibilnosti, omogućujući operaterima zamjenu statora bez vezanosti za produljena vremena isporuke proizvođača originalne opreme.

Inspekcija pogonske šipke i zgloba

Istrošenost univerzalnog zgloba identificira se neuobičajenim vibracijama, povećanom bukom ili vizualnim pregledom tijekom planiranih gašenja. Intervali zamjene uvelike variraju ovisno o abrazivnosti tekućine i radnoj brzini. U primjenama vijčane pumpe za otpadne vode i vijčane pumpe za mulj, spojevi obično zahtijevaju pregled svakih 4000–8000 sati. Meijini kompletni pogonski sklopovi proizvedeni su od legiranog čelika s precizno obrađenim spojevima, čime se osigurava pouzdan prijenos snage i produljeni vijek trajanja komponenti.

Zaštita od rada na suho

Rad na suho — rad pumpe bez tekućine — najštetnije je pojedinačno stanje za vijčane pumpe. Bez podmazivanja i hlađenja iz procesne tekućine, elastomer statora se brzo zagrijava i može se uništiti za nekoliko minuta. Suvremene crpne instalacije trebale bi uključivati ​​detekciju rada na suho (senzori temperature statora, sklopke protoka ili nadzor tlaka) s automatskim blokadama za isključivanje. Meijini pumpni sustavi mogu se isporučiti s integriranim zaštitnim paketima koji se bave ovim kritičnim operativnim rizikom.

O Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. nalazi se na br. 36 Xintai Road, Jingjiang zona ekonomskog i tehnološkog razvoja, provincija Jiangsu. To je profesionalna tvrtka koja se bavi proizvodnjom, prodajom i postprodajnim servisom jednovijčanih pumpi i visokokvalitetnih rezervnih dijelova za jednovijčane pumpe.

Kao posvećeni proizvođač i dobavljač vijčanih pumpi, Meijia Pump Industry okuplja brojne iskusne, tehnički zrele inženjere specijalizirane za projektiranje, proizvodnju, inspekciju i potpunu integraciju sustava vijčanih pumpi. Meijia jednovijčane pumpe imaju naprednu tehnologiju, potpun strukturni dizajn, različite konfiguracije, sveobuhvatne specifikacije i dokazanu izdržljivost. Široko su raspoređeni u ekološkim obradama vode, kemijskoj industriji, papirnoj i celuloznoj industriji, prehrambenom i farmaceutskom, petrokemijskom i energetskom sektoru.

Meijia Pump Industry također nudi univerzalne dodatke za vijčane pumpe i rezervne dijelove za progresivne pumpe sa šupljinom kompatibilne s glavnim svjetskim markama pumpi s jednim vijkom. Njegov snažan proizvodni kapacitet, opsežno praktično iskustvo i zrele tehnološke mogućnosti daju pouzdana jamstva performansi za sve isporučene proizvode. Tvrtkin postprodajni servisni centar održava posvećeni tim kvalificiranih inženjera za pružanje temeljite podrške nakon isporuke. Meijia Pump Industry vaš je partner od povjerenja u tehnologiji pumpi s jednim vijkom , a čelnici industrije iz svih sektora dobrodošli su posjetiti postrojenje i razmijeniti tehničku stručnost.
